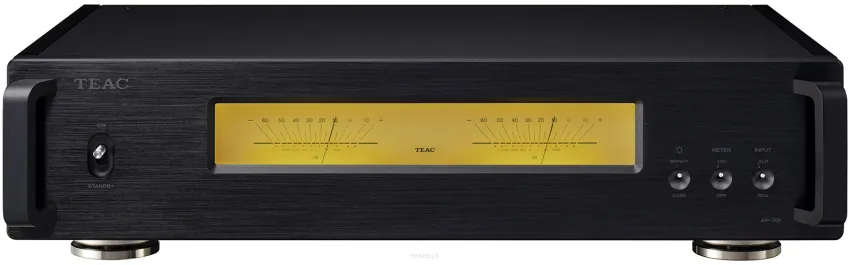

Wzmacniacz mocy Teac AP-701

Teac AP-701

Nieograniczona dynamika dźwięku budzi emocje.

AP-701 łączy wszystkie elementy pożądane we wzmacniaczu mocy na wysokim poziomie, tworząc nowy standard.
Niezależne transformatory zasilające z rdzeniem toroidalnym o dużej pojemności, lewy/prawy, dyskretne wzmacniacze buforowe i dwa moduły Ncore zapewniają kompletną strukturę dual mono od wejścia do wyjścia. Co więcej, stopień wejściowy każdego kanału ma w pełni zbalansowaną konstrukcję, dzięki czemu dynamika sygnałów wejściowych jest wzmacniana, maksymalizując wydajność głośników.
Obudowa składa się głównie z grubej na 3 mm płyty metalowej, ale ma elastyczną konstrukcję kontrolującą wibracje. Dzięki zastosowaniu przegubów z funkcjami zawieszenia częstotliwość wibracji całego urządzenia jest kontrolowana w celu uzyskania otwartego i żywego dźwięku.

Kompletna konstrukcja dual mono

Dzięki dwóm transformatorom zasilającym z rdzeniem toroidalnym i dwóm modułom Ncore, ekstrawaganckie obwody mają kompletną strukturę dual mono od wejścia do wyjścia. Struktura dual mono, w której każdy kanał jest całkowicie monofoniczny, zapobiega zakłóceniom między lewym i prawym sygnałem i zapewnia znakomitą separację kanałów. Umożliwia to bogatą reprodukcję dźwięku, która zapewnia większą scenę dźwiękową i bardziej trójwymiarowy dźwięk.
Wysoka moc z praktycznym maksimum 260 W + 260 W przy 4 Ohm / 170 W + 170 W przy 8 Ohm
Moduły wzmacniaczy mocy Hypex Ncore zapewniają zarówno wysoką wydajność, jak i wysoką jakość dźwięku. Te dwa moduły wzmacniacza, które zostały dostrojone i zaprojektowane specjalnie dla TEAC, napędzają głośniki bez utraty oryginalnej ekspresji muzycznej, od delikatnego pianissimo do potężnego fortissimo.
Kontrola wibracji z elastycznej struktury
Przednie, boczne i tylne panele są zabezpieczone blachą o grubości 3 mm jako podstawowym materiałem. Następnie na styku panelu przedniego, bocznego, tylnego i górnego stosuje się przeguby zapewniające zawieszenie. Ta obudowa o elastycznej konstrukcji kontroluje wibracje całego urządzenia, aby umożliwić otwartą i żywą reprodukcję dźwięku.
Konstrukcja bez wentylatora osiągnięta dzięki efektywnemu systemowi wentylacji.
Pomimo dużej mocy wyjściowej tego wzmacniacza mocy, zrealizowano projekt bez wentylatora, z rozmieszczeniem płytek drukowanych obliczonym pod kątem przepływu powietrza i precyzyjnym rozmieszczeniem wlotów i wylotów powietrza. Rozpraszanie ciepła zwiększa się, dzięki modułom wzmacniacza dołączonym bezpośrednio do dolnego panelu. Wraz ze strukturą żeber w panelach bocznych skutecznie ogranicza to wewnętrzne ciepło.
Rozbudowana konstrukcja do kontroli wibracji
Pływająca konstrukcja utrzymuje transformatory, które mogą łatwo powodować wibracje, izolowane od dolnego panelu. Kształt żeberek panelu bocznego, które zapewniają rozpraszanie ciepła, został dostosowany tak, aby wyeliminować wibracje.
Aby całkowicie stłumić wibracje, które wpływają na jakość dźwięku, oryginalne nóżki TEAC, które wykorzystują nowy mechanizm, są przymocowane do dolnego panelu z odpowiednim luzem, podczas gdy liczba śrub mocujących płytki drukowane do obudowy jest zminimalizowana.
Liczne funkcje poprawiające jakość dźwięku
Trwałość obwodów wejściowych jest zapewniona dzięki zastosowaniu szczelin między poszczególnymi złączami. Ponadto bezpośrednie okablowanie bez złączy jest używane z obwodów wejściowych do dostarczania sygnałów wejściowych do dyskretnych obwodów buforowych bez utraty ich przejrzystości.
Niskoprofilowe chassis stwarza nowe możliwości w przestrzeniach mieszkalnych
Zmniejszona wysokość, a także głębokość zapewniają większą swobodę rozmieszczenia. Niezależnie od tego, czy jesteś w salonie, czy w miejscu pracy, możesz używać AP-701 do napędzania swoich ulubionych głośników, jak chcesz.

Inne funkcje
Wejście wyzwalające do synchronizacji zasilania z innymi urządzeniami
Duże mierniki VU
Przełączanie ściemniacza miernika
Przełączanie wzmocnienia miernika
Przełączanie stereo/bi-amp

Specyfikacja

Sekcja wzmacniacza
Praktyczna maksymalna wydajność 260W + 260W (4Ω, 1kHz, JEITA)
170W + 170W (8Ω, 1kHz, JEITA)
Moc znamionowa 230W + 230W (4Ω, 1kHz, THD 1%)
125W + 125W (8Ω, 1kHz, THD 1%)
Całkowite zniekształcenia harmoniczne 0,003% (8Ω, 1kHz, 55W, JEITA)
Stosunek S/N 110dB (8Ω, 1kHz, IHF-A)
Pasmo przenoszenia 10Hz do 50000Hz (+0dB, –6dB, 8Ω, JEITA)
Analogowe wejścia audio
Zrównoważony
Złącza XLR (GORĄCY: 2) × 1 para
Czułość wejściowa 1,6V
Impedancja wejściowa 64kΩ (w trybie STEREO) , 32kΩ (w trybie BI-AMP)
Niezrównoważony
Złącza RCA (pozłacane) × 1 para
Czułość wejściowa 1,6V
Impedancja wejściowa 32kΩ (w trybie STEREO) , 16kΩ (w trybie BI-AMP)
Wyjście głośnikowe
Złącza Typ śruby × 1 para (złota płytka, kompatybilna z wtykiem bananowym)
Kompatybilna impedancja głośnika 4Ω do 8Ω
Kontrola zewnętrzna
Wejście wyzwalające (12 V TRIGGER IN)
Złącze Gniazdo mini jack 3,5 mm × 1
Poziom wejściowy 12V, 1mA
Wyjście wyzwalacza (12V TRIGGER THRU)
Złącze Gniazdo mini jack 3,5 mm × 1
Moc AC120V, 60Hz (USA/Kanada)
AC230V, 50Hz (Wielka Brytania/Europa)
Pobór energii 210W
Moc w trybie czuwania 0,4W
Całkowite wymiary 444 (szer.) × 111,3 (wys.) × 348,2 (głęb.) mm (w tym występy)
Waga 9,9 kg

Dostępne kolory: czarny, srebrny
