AX-505 to stereofoniczny wzmacniacz zintegrowany, który zapewnia 130 W + 130 W mocy wyjściowej, ale zajmuje tylko rozmiar A4.

W sekcji wzmacniacza mocy zastosowaliśmy chłodzoną i energooszczędną opcję, dostrojony do TEAC moduł Ncore firmy Hypex z Holandii. Czysty dźwięk z niskimi zniekształceniami i wysokim stosunkiem sygnału do szumu odtwarza zawartość audio Hi-Res z prawdziwą dynamiką i werwą muzyczną.
Ponadto AX-505 zapewnia również wysokiej jakości odsłuch w słuchawkach, dzięki zintegrowanemu wzmacniaczowi słuchawkowemu, który obsługuje połączenie z oddzielnym uziemieniem.

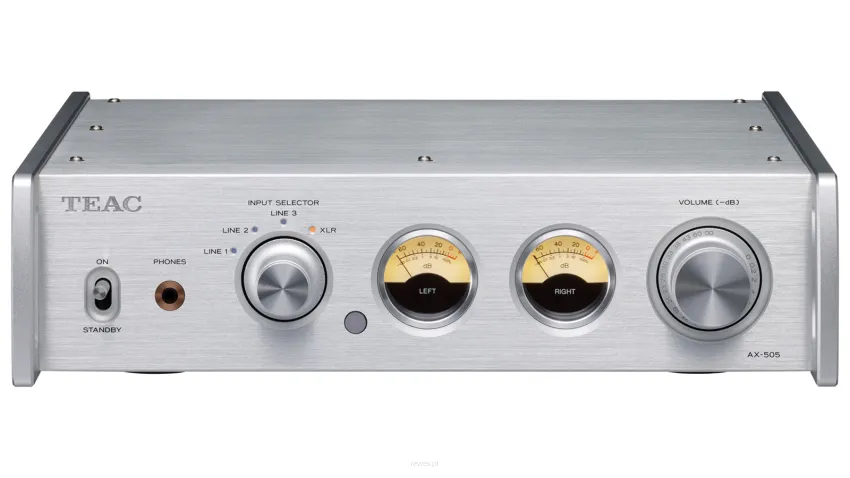

Trzeba przyznać, że para przyciągających wzrok mierników poziomu na panelu przednim jest bardziej `` przyjemna dla oka '' niż funkcjonalna konieczność, śledzi poziomy głośności muzyki w miarę ich przypływów i odpływów. Wrażenia użytkownika są dodatkowo wzmocnione przez obecność dobrze wytłumionej regulacji głośności zakończonej obrabianym aluminiowym pokrętłem do precyzyjnej regulacji głośności. Konstrukcja z pasywnym chłodzeniem, zapewniająca całkowicie cichą pracę, pozwala słuchaczowi skupić się na muzyce bez rozpraszania irytującego hałasu wentylatora

Połącz ten najnowocześniejszy zintegrowany wzmacniacz stereofoniczny z najnowszym samodzielnym przetwornikiem cyfrowo-analogowym TEAC, UD-505 lub NT-505 USB DAC / odtwarzaczem sieciowym i ciesz się wszystkimi zaletami wysokiej jakości Hi-Res audio, takie jak zawartość DSD512 i PCM 768 kHz.

Wzmacniacz mocy Ncore firmy Hypex, specjalnie dostrojony przez TEAC

AX-505 opiera się na wydajnym, energooszczędnym module wzmacniacza mocy Hypex Ncore, który dostarcza 130 W + 130 W mocy wyjściowej z małej jednostki. To nie jest standardowy moduł Ncore… został starannie dostrojony przez TEAC, aby zapewnić maksymalną ekspresję muzyczną z pełnego zakresu muzycznego repertuaru.

Starannie dobrane części, przeznaczone wyłącznie do zastosowań hi-fi
Od wzmacniaczy operacyjnych MUSE w sekcji analogowej - która zasadniczo decyduje o jakości dźwięku wzmacniacza - po regulatory głośności typu drabinkowego, nasi inżynierowie starannie wybrali wszystkie kluczowe komponenty z serii „made for hi-fi”, gdzie tylko było to możliwe.

Zbalansowane wejścia XLR

AX-505 jest wyposażony w parę zbalansowanych analogowych wejść audio XLR, zaprojektowanych w celu zminimalizowania zewnętrznych szumów zbieranych, gdy analogowy sygnał audio przemieszcza się po kablu połączeniowym.

Obwód wzmacniacza słuchawkowego CCLC dla maksymalnej liniowości

AX-505 jest również wyposażony w 4-biegunowe gniazdo wyjściowe słuchawek, które obsługuje połączenie z oddzielnym uziemieniem, co zapewnia doskonałą separację kanałów podczas słuchania przez słuchawki. Konstrukcja obwodu wzmacniacza słuchawkowego CCLC (Coupling Capacitor-less Circuit) eliminuje tymczasem sprzęgające kondensatory w stopniu wyjściowym obwodu. Zmniejsza to zabarwienie dźwięku podczas przetwarzania, zapewniając bardziej autentyczny sygnał audio do słuchawek.

Transformator mocy z rdzeniem toroidalnym o dużej pojemności

W sekcji zasilania w AX-505 zastosowano transformator mocy z rdzeniem toroidalnym o dużej pojemności wraz z diodami barierowymi Schottky'ego w obwodzie prostowniczym. Zaletą diod barierowych Schottky'ego w porównaniu z typami konwencjonalnymi jest to, że dostarczają czystszy i stabilniejszy prąd, zmniejszając szum prostownika w każdej części obwodów wzmacniacza.

Konstrukcja z pasywnym chłodzeniem zapewniająca cichą pracę
Nie ma sensu, aby wzmacniacz dostarczał doskonały dźwięk do głośników, jednocześnie generując fałszywy dźwięk pracy wentylatora chłodzącego. Dlatego nasi inżynierowie zwrócili szczególną uwagę na obwód i konstrukcję obudowy AX-505, tworząc układ części, który pozwoliłby na naturalne odprowadzanie ciepła, uzyskując kompaktowy, ale mocny wzmacniacz, który nie wymaga wentylatora chłodzącego.

Całkowicie metalowy korpus zapewniający sztywność, stabilność i elegancję
Nie tylko przedni panel jest mocno przymocowany do wytrzymałej stalowej obudowy wewnętrznej. do niego przymocowane są również panele górne i boczne. Ten wysoki standard konstrukcji pomaga zredukować wibracje mechaniczne przez ciężkie części. Kompaktowa konstrukcja z obrysem formatu A4 sprawia, że ​​AX-505 wygodnie mieści się nawet w najmniejszej nowoczesnej przestrzeni.

Mnóstwo danych wejściowych dla maksymalnej wszechstronności

Na tylnym panelu złącza są rozmieszczone z dużym rozstawem, aby umożliwić stosowanie interkonektów z nieporęcznymi wtykami. Trzy zestawy wejść analogowych RCA oferują potencjał tworzenia pełnowymiarowego systemu hi-fi, nawet jeśli zaczynasz używać AX-505 jako części stosunkowo minimalistycznej konfiguracji audio na komputerze stacjonarnym.
AX-505 jest również wyposażony w zestaw śrubowych zacisków głośnikowych o szerokim skoku, przesuniętych po przekątnej (dla łatwego okablowania), które mogą pomieścić wysokiej jakości kable AWG8 i wtyczki bananowe.

Przyjazny dla użytkownika interfejs ułatwiający użytkowanie

Aby zapewnić bardziej wyczuwalną reakcję, AX-505 wykorzystuje regulator głośności z obrobionym aluminiowym pokrętłem do precyzyjnej regulacji głośności, podczas gdy klasyczny przełącznik służy do włączania i wyłączania wzmacniacza. Pilot zdalnego sterowania, zwieńczony luksusową aluminiową osłoną, umożliwia regulację głośności w krokach co 0,5 dB przy umiarkowanej głośności.

Dwupoziomowe mierniki, które śledzą puls Twojej muzyki

Para mierników poziomu, które tańczą w czasie, gdy zmieniają się poziomy głośności, pomagają nadać muzyce wizualny wymiar, jednocześnie zwiększając znaczną estetykę wzmacniacza. 4-stopniowy ściemniacz, który może wyłączyć mierniki lub dodatkowo uwydatnić ruch (zwiększając czułość o + 20dB), można wybrać zgodnie z preferencjami.
Nawet jeśli mierniki poziomu są wyłączone, a podświetlenie jest wyłączone, nadal możesz łatwo stwierdzić, czy urządzenie jest włączone, czy wyłączone z odległości, po prostu odnotowując położenie przełączanego przełącznika zasilania.

Funkcje w skrócie
130 W + 130 W maksymalnej mocy wyjściowej z modułu wzmacniacza mocy Hypex Ncore, dostrojonego przez TEAC
Wzmacniacze operacyjne MUSES8920 dla wysokiej jakości dźwięku
Niezależne rezystorowe regulatory głośności typu drabinkowego
Transformator mocy o dużej mocy z rdzeniem toroidalnym i diodami barierowymi Schottky'ego
Obwód wzmacniacza słuchawkowego CCLC zapewniający dźwięk liniowy
1/8-calowe (3,5 mm) 4-stykowe gniazdo słuchawkowe obsługujące połączenie z oddzielnym uziemieniem
Dwupoziomowy miernik z 4-stopniowym ściemnianym podświetleniem
Konstrukcja z pasywnym chłodzeniem zapewniająca cichą pracę
Całkowicie metalowy korpus zapewniający sztywność, stabilność i elegancję
Kompaktowa konstrukcja z obrysem formatu A4
Symetryczne wejście analogowe XLR
Trzy zestawy niezbalansowanych analogowych wejść audio RCA z układem złączy o szerokim skoku
Zestaw pozłacanych, śrubowych zacisków głośnikowych kompatybilnych z kablem AWG8 oraz wtykami bananowymi
Automatyczne oszczędzanie energii
Dołączony pilot
Zgodny z RoHS

Opis specyfikacji
Sekcja wzmacniacza
Maksymalna moc wyjściowa 130 W + 130 W (4
Ω, 1 kHz, JEITA) 90 W + 90 W (8 Ω, 1 kHz, JEITA)
Znamionowa moc wyjściowa 115 W + 115 W (4
Ω, 1 kHz, THD 0,8%) 70 W + 70 W (8 Ω, 1 kHz, THD 0,8%)
Całkowite zniekształcenia harmoniczne 0,002% (8 Ω, 1 kHz, 12,5 W, JEITA)
Stosunek sygnału do szumu 110 dB (8 Ω, 1 kHz, IHF-A)
Pasmo przenoszenia 10 Hz do 50 kHz (-5 dB, 8 Ω, 1 W, JEITA)
Sekcja wejściowa
LINE IN (zbalansowane)
Złącze XLR (2: GORĄCY) × 1 para
Maksymalny poziom wejściowy 3Vrms
LINE IN (asymetria)
Złącze RCA (pozłacane) × 3 pary
Maksymalny poziom wejściowy 2,5 Vrms
Wyjście głośnikowe
Złącze Zestaw śrubowych × 1 (pozłacany, kompatybilny z wtyczkami AWG8 i bananowymi)
Obsługiwana impedancja głośników 4Ω do 8Ω
Wyjście słuchawkowe
Złącze 1/8 "(3,5 mm) 4-biegunowe gniazdo stereo
Rodzaj połączenia Masa oddzielona
Maksymalna moc wyjściowa 360 mW + 360 mW (obciążenie 32 Ω, THD 10%, JEITA)
Pasmo przenoszenia 5 Hz do 150 kHz (–3 dB)
Całkowite zniekształcenia harmoniczne 0,003% (moc wyjściowa 30 mW 32 Ω załadowany)
Stosunek sygnału do szumu 115dB
Moc AC220 do 240 V, 50 Hz (Wielka Brytania / Europa)
Pobór energii 110W
Moc w trybie czuwania 0,1 W lub mniej (w trybie automatycznego oszczędzania energii)
Całkowite wymiary 11,4 "× 3,2" × 10,4 "/ 290 × 81,2 × 264 mm (szer. × wys. × głęb.)
Waga 9,27 funta / 4,2 kg
Dołączone akcesoria Przewód zasilający, pilot (RC-1332), baterie AAA × 2, Instrukcja obsługi (z kartą gwarancyjną)

Dostępne kolory: srebrny, czarny
