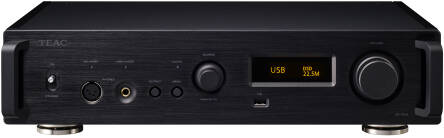

Teac UD-701N USB DAC/odtwarzacz sieciowy/przedwzmacniacz

Dzięki nowo opracowanemu, oryginalnemu dyskretnemu przetwornikowi cyfrowo-analogowemu,
to zaawansowane, wszechstronne urządzenie fascynuje każdego audiofila jako rdzeń systemu audio.
Z funkcją USB DAC jako podstawą, odtwarzacz sieciowy, przedwzmacniacz analogowy, wzmacniacz słuchawkowy i różne inne funkcje zostały połączone na wysokim poziomie. Ten flagowy produkt TEAC z nowo opracowanym dyskretnym przetwornikiem cyfrowo-analogowym TEAC ΔΣ (Delta Sigma) osiągnął nowy poziom.
Jako USB DAC i odtwarzacz sieciowy obsługiwane są 22,5 MHz DSD i 384 kHz/32-bit PCM. Przy użyciu nowo opracowanej TEAC ΔΣ dyskretnych DAC wszystkie sygnały cyfrowe są przetwarzane na sygnały analogowe z wysokiej jakości dźwięku.Może być używany nie tylko do wszelkiego rodzaju odtwarzania cyfrowego, od systemów skoncentrowanych na komputerze PC lub Mac po systemy serwerów audio wykorzystujące NAS i odtwarzanie strumieniowe, ale może również pełnić kluczową rolę w systemach jako przedwzmacniacz z wejściami analogowymi i cyfrowymi. UD-701N to wszechstronne urządzenie, które elastycznie obsługuje nowe style słuchania w nowej epoce. Oprócz umożliwienia słuchania przez głośniki w połączeniu ze wzmacniaczem mocy, obsługuje również zbalansowane wyjście słuchawkowe za pomocą 4-pinowego gniazda XLR.

Nowo opracowany TEAC ΔΣDelta Sigma dyskretny przetwornik cyfrowo-analogowy
Zamiast używać generycznego układu DAC, wprowadziliśmy nowo opracowany dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma) składający się z dyskretnych obwodów, które wykorzystują układy FPGA zawierające nasze oryginalne algorytmy. Sygnały analogowe są wysyłane z wysoką jakością dźwięku. Sygnały DSD są przesyłane bez zmian , natomiast sygnały PCM są przesyłane po przejściu przez modulator ΔΣ i konwersji na sygnały 1-bitowe.
Można powiedzieć, że osiągnięcie tego szerokiego, idealnie czystego pola dźwiękowego, które można zrealizować właśnie dzięki dyskretnej konstrukcji, to osiągnięcie przez TEAC szczytu swoich celów dźwiękowych.
Dzięki dyskretnemu przetwornikowi cyfrowo-analogowemu TEAC ΔΣ możliwe jest odtwarzanie 22,5 MHz DSD i 384 kHz/32-bit PCM.

Struktura dual mono
W całym urządzeniu zastosowaliśmy ekstrawagancką strukturę dual mono, od obwodu mocy z niezależnymi transformatorami toroidalnymi z rdzeniem lewym i prawym, po sekcję przetwornika cyfrowo-analogowego i analogowy stopień wyjściowy.
Ta podwójna struktura modelu, która ma kompletne obwody mono dla każdego z dwóch kanałów, zapobiega zakłóceniom między lewym i prawym kanałem, umożliwiając realizację bogatej ekspresji muzycznej, która odtwarza poczucie przestrzeni i wymiaru.
W pełni zbalansowana transmisja na każdym etapie
W pełni zbalansowana transmisja zarówno lewego, jak i prawego analogowego sygnału wyjściowego po konwersji C/A przez końcowy stopień wyjściowy w znacznym stopniu przyczynia się do poprawy stosunku sygnału do szumu i zwiększenia zakresu dynamiki. Przesyła to sygnały w czystszym stanie bez utraty poczucia powietrza, które mają źródła dźwięku o wysokiej rozdzielczości.
Cztery transformatory z rdzeniem toroidalnym o dużej pojemności
Oprócz 2 transformatorów z rdzeniem toroidalnym dla niezależnych lewego i prawego sygnału analogowego, oddzielne transformatory z rdzeniem toroidalnym są również używane zarówno w module sieciowym, jak i w sekcji sterowania cyfrowego. W szczególności do modułu sieciowego dostarczana jest stabilna energia elektryczna, która wymaga zaawansowanego przetwarzania, poprzez wzmocnienie zasilania sekcji modułu sieciowego mocą liniową.
Funkcja przedwzmacniacza analogowego z 2 wejściami liniowymi przez RCA/XLR i 4 wejściami cyfrowymi
Nie tylko jako odtwarzacz DAC/sieciowy USB, który wykorzystuje dwa zestawy koncentrycznych i optycznych wejść cyfrowych, UD-701N działa również jako wysokiej jakości przedwzmacniacz analogowy, wykorzystując dodatkowe analogowe wejścia audio za pośrednictwem złączy RCA i XLR, które umożliwiają użytkownikom podłączenie konwencjonalnych źródła dźwięku.
Nasz TEAC-QVCS (Quad Volume Control System) to regulator głośności wzmacniacza o zmiennym wzmocnieniu z czterema niezależnymi obwodami dla lewego, prawego, dodatniego i ujemnego (L+, L−, R+ i R−) . Umieszczenie tego w ścieżce sygnału audio sprawia, że ​​jest ona jak najkrótsza, zapobiegając degradacji sygnałów audio spowodowanej przeciągnięciem ich przez linie sygnałowe. Co więcej, ponieważ głośność można regulować w bardzo precyzyjnych odstępach co 0,5 dB, możesz osiągnąć idealną głośność dla używanego systemu audio lub słuchawek.

Ulepszone obwody bufora wyjściowego o zwiększonym prądzie TEAC-HCLD2
Użyliśmy obwodów TEAC-HCLD2, które są ulepszonymi wersjami naszych obwodów bufora wyjściowego o wzmocnionym prądzie TEAC-HCLD (TEAC High Current Line Driver) . Podnoszą one aktualne możliwości transmisji, które są ważne w analogowych obwodach wyjściowych. Każdy kanał ma dodatnią i ujemną strukturę dwuobwodową ze wzmacniaczami z buforem diamentowym, które mają możliwość przenoszenia wysokich prądów, używanymi jako sterowniki linii. Napęd jest różnicowy dla wyjścia zbalansowanego i równoległy dla wyjścia niezbalansowanego. Dzięki zwiększeniu możliwości zasilania prądem możliwe staje się przesyłanie dynamiki sygnałów audio bez strat.
4-pinowy wzmacniacz słuchawkowy XLR, który można przełączać między zbalansowaną a aktywną masą
W dedykowanym wzmacniaczu słuchawkowym zastosowano łącznie cztery bufory diamentowe, po jednym w każdym lewym, prawym, dodatnim i ujemnym obwodzie, umożliwiając podłączenie słuchawek z napędem zbalansowanym. Co więcej, nawet podczas pracy na jednym końcu, napędzając te wzmacniacze równolegle, mogą one zapewnić mocniejsze wysterowanie niż zwykłe wzmacniacze słuchawkowe z jednym końcem. Umożliwia to wykorzystanie potencjału wielu typów słuchawek, w tym słuchawek o wysokiej impedancji 600 Ω.
Uziemienie aktywne jest metodą napędu, opartą na zasadach połączenia balansowego, która zbliża się do 0 V poprzez podłączenie złącza COLD do masy i wymuszenie uziemienia za pomocą obwodu wzmacniacza. Nie tylko można uzyskać bardziej idealny grunt niż przy użyciu zwykłego gruntu, ale można również wytłumić wpływ szumu pochodzącego z zasilania. Co więcej, obniżając poziom szumów, możemy spodziewać się pogłębienia ciszy, co pozwoli na bardziej intymne odczucie oddechu artystów i faktury dźwięków.
Pełny dekoder MQA, który obsługuje również wejścia cyfrowe
MQA (Master Quality Authenticated) to wysokiej jakości kodek audio, który umożliwia odtwarzanie na tym samym poziomie jakości, co mastery studyjne. UD-701N jest wyposażony w dekoder MQA, który kontroluje przebiegi konwertowane C/A z dokładnością do 5 ms w celu uzyskania przebiegów analogowych, które są wierne oryginalnym nagraniom. Odtwarzany dźwięk, który dla ludzkiego ucha wydaje się oryginalny, można uzyskać poprzez znaczne zmniejszenie „rozmycia dźwięku”, które pojawia się łatwo, gdy dźwięki zaczynają się nagle i w innych przypadkach, gdy różnice w ciśnieniu dźwięku są ekstremalne.
Ponieważ dołączony jest pełny dekoder, oprócz odtwarzania plików i sieci, można również dekodować dane MQA z wejść cyfrowych. Odtwarzanie płyt CD MQA jest możliwe po podłączeniu wyjścia cyfrowego odtwarzacza CD do UD-701N.
Konwersja w górę
Funkcja konwersji w górę wykorzystuje technologię RDOT-NEO (Refined Digital Output Technology NEO) do płynnego zwiększania cyfrowych sygnałów audio PCM i konwersji ich częstotliwości próbkowania 2, 4 lub 8 razy (maksymalnie 384 kHz) . RDOT, który wykorzystuje analogową metodę interpolacji z wykorzystaniem logiki fluencji, to technologia opracowana w celu umożliwienia odtwarzania i odtwarzania częstotliwości wyższych niż 20 kHz, które są tracone przez sygnały cyfrowe 44,1 kHz/48 kHz. Na podstawie odczytanych informacji generowane są analogiczne dane pomiędzy próbkami przebiegu, co również skutkuje danymi powyżej 20 kHz.
Odbiornik Bluetooth® obsługuje LDAC, aptX ™ HD i inne formaty transmisji o wysokiej rozdzielczości
Oprócz kodeków LDAC ™ i LHDC, które mogą przesyłać dane audio w jakości uważanej za wysoką rozdzielczość (96 kHz/24-bity) , obsługuje również Qualcomm® aptX ™ HD, który umożliwia transmisję 48 kHz/24-bity. Oczywiście obsługiwane są również popularne kodeki AAC, Qualcomm® aptX ™ i SBC, dzięki czemu możesz z łatwością cieszyć się wysokiej jakości bezprzewodowym odtwarzaniem ze smartfonów i cyfrowych odtwarzaczy audio.
Obsługa popularnych i wygodnych funkcji sieciowych, w tym OpenHome i Roon Ready
Wspólne aplikacje sterujące obsługujące OpenHome mogą być używane z UD-701N, który również obsługuje tę platformę. Co więcej, listami odtwarzania w UD-701N można zarządzać za pomocą TEAC HR Streamer i innych aplikacji sterujących obsługujących OpenHome. Obsługiwane jest również odtwarzanie bez przerw.
Dzięki obsłudze Roon Ready funkcje zapewniane przez RAAT (Roon Advanced Audio Transport), w tym odtwarzanie dźwięku wysokiej jakości, łatwa i wygodna obsługa za pomocą aplikacji oraz zsynchronizowane odtwarzanie w wielu pomieszczeniach, mogą być używane bez ograniczeń.
* Wsparcie dla Roon Ready zostanie dodane w aktualizacji oprogramowania udostępnionego po wydaniu produktu.
Spotify Connect, Tidal, Qobuz i TuneIn (radio internetowe)
Wraz ze Spotify Connect, model ten obsługuje także Tidal i Qobuz, które są subskrypcyjnymi usługami strumieniowania muzyki, które umożliwiają słuchanie nagrań w bezstratnej jakości CD (44,1 kHz/16-bitów).
* Tidal Connect zostanie dodany w aktualizacji oprogramowania sprzętowego udostępnionej po wydaniu produktu.
Technologia Bulk Pet USB Transfer umożliwia stabilną transmisję danych
Podczas przesyłania dużych ilości danych cyfrowych za pomocą kabla USB ze źródeł dźwięku o wysokiej rozdzielczości powstają duże niespójności w obciążeniu przetwarzania zarówno komputera wysyłającego, jak i odbierającego przetwornika cyfrowo-analogowego USB, a także mogą wystąpić zaniki dźwięku i inne problemy. Korzystając z technologii przesyłania Bulk Pet USB, jednak ta sama ilość danych jest przesyłana ze stałą prędkością, wyrównując obciążenia przetwarzania po obu stronach i zapewniając stabilną transmisję danych. Ponieważ zmiany warunków obciążenia komputera mogą również wpływać na jakość dźwięku, można wybrać jeden z czterech wstępnie ustawionych trybów transmisji, aby wybrać preferowaną jakość dźwięku.
Cechy konstrukcyjne zapobiegające wibracjom
Do utrzymania transformatorów, które mogą łatwo powodować drgania, używa się pływającej konstrukcji, odizolowanej od dolnego panelu. Długości wszystkich bocznych żeberek, które służą do rozpraszania ciepła, zostały również dostosowane, aby zapobiec wibracjom współczulnym.
Oprócz użycia minimalnej liczby śrub mocujących płytkę drukowaną, oryginalne nóżki TEAC, które wykorzystują nowy mechanizm zapewniający luz w miejscu styku z dolnym panelem, służą do dokładnego tłumienia wibracji, które wpływają na jakość dźwięku.
TEAC HR Audio Player, który obsługuje odtwarzanie DSD 22,5 MHz w systemach Windows i Mac, dostarczany za darmo
To bezpłatne dedykowane oprogramowanie może być używane do łatwego odtwarzania 22,5 MHz DSD i 384 kHz/32-bit PCM, które reprezentują nową generację źródeł dźwięku o wysokiej rozdzielczości, z komputerów Windows i Macintosh. Po prostu uruchamiając oprogramowanie i wybierając UD-701N podłączony kablem USB, cyfrowe dane audio mogą być przesyłane niezawodnie w optymalnych warunkach.
Ponieważ to oprogramowanie jest przeznaczone do użytku z tym modelem, nie ma potrzeby martwić się o problemy, które często występują w ustawieniach audio USB, w tym „brak dźwięku wyprowadzanego nawet po rozpoznaniu przetwornika DAC USB” i „konwersja dźwięku w dół, gdy to jest wyjście.”
TEAC HR Streamer, który umożliwia odtwarzanie w wysokiej rozdzielczości ze smartfonów i tabletów, dostarczany bezpłatnie
Przygotowaliśmy Teac HR Streamer; aplikacja do sterowania siecią naszego własnego projektu, która obsługuje Open Home. Dzięki możliwości tworzenia bibliotek poprzez wczytywanie danych graficznych i znaczników muzycznych z danych utworów już przechowywanych na serwerze NAS, możliwe są intuicyjne i szybkie operacje wyboru utworów. Co więcej, możesz wybierać utwory i dodawać je do list odtwarzania według własnego uznania, swobodnie przechodząc między usługami w chmurze i sieciami lokalnymi, w tym plikami audio przechowywanymi na dyskach flash NAS i USB, a także źródłami FLAC i MQA w Tidal i Qobuz. TEAC HR Streamer może być używany na urządzeniach z systemem iOS i Android.

Specyfikacja
Sekcja DAC
DAC TEAC ΔΣ Dyskretny DAC × 2
Konwersja w górę 2xFs / 4xFs / 8xFs (maksymalnie 384kHz)
Analogowe wejścia audio
Zrównoważony
Złącza XLR × 1 para
Impedancja wejściowa 50kΩ
Maksymalny poziom wejściowy 5 Vrms
Niezrównoważony
Złącza Pin RCA (pozłacany) × 1 para
Impedancja wejściowa 25kΩ
Maksymalny poziom wejściowy 2,5 Vrms
Cyfrowe wejścia audio
USB
Złącza USB typu B × 1, (zgodny z USB2.0)
Obsługiwane formaty
PCM 16/24/32bit
44,1k/48k/88,2k/96k/176,4k/192k/352,8k/384kHz
DSD 2,8 M / 5,6 M / 11,2 M / 22,5 MHz
Współosiowy
Złącza Pin RCA (pokryty bogiem) × 2 pary
Poziom wejściowy 0,5Vp-p
Impedancja wejściowa 75Ω
Obsługiwane formaty
PCM 16/24bit
32k/44,1k/48k/88,2k/96k/176,4k/192kHz
DSD 2,8 MHz (176,4 kHz/24-bitowy format DoP)
Optyczny
Złącza Prostokątny (TOS) × 2 pary
Poziom wejściowy –24,0 do –14,5dBm szczyt
Obsługiwane formaty
PCM 16/24bit
32k/44,1k/48k/88,2k/96k/176,4k/192kHz
DSD 2,8 MHz (176,4 kHz/24-bitowy format DoP)
ETHERNET
Złącze RJ-45 × 1 (1000Base-T)
Obsługiwane formaty
PCM 16/24/32bit
32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (Stereo)
DSD 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereofoniczny)
Obsługiwane formaty
PCM bezstratny FLAC, Apple Lossless (ALAC) , WAV, AIFF, MQA
Bezstratne DSD DSF, DSDIFF (DFF) , DoP
Skompresowany dźwięk MP3, AAC (kontener m4a)
Pamięć flash USB
Złącza USB typu A × 2 (przód × 1, tył × 1, zgodny z USB2.0)
Obsługiwany system plików Pojedyncza partycja FAT32, exFAT i NTFS
Obsługiwany format pliku
PCM 16/24/32bit
32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (Stereo)
DSD 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereofoniczny)
Obsługiwane formaty plików
PCM bezstratny FLAC, Apple Lossless (ALAC) , WAV, AIFF, MQA
Bezstratne DSD DSF, DSDIFF (DFF) , DoP
Skompresowany dźwięk MP3, AAC (kontener m4a)
Bluetooth®
Wersja Bluetooth® 4.2
Klasa wyjściowa Klasa 2 (zasięg: 10m)
Obsługiwany profil A2DP, AVRCP
Obsługiwany kodek A2DP LDAC, LHDC, AAC, SBC, dźwięk Qualcomm®aptX ™ /dźwięk HD
Ochrona treści A2DP SCMS-T
Liczba zapisanych parowań Maksymalnie 8
Analogowe wyjścia audio
Zrównoważony
Złącza XLR (pozłacane piny) × 1 para
Impedancja wyjściowa 220Ω
Ustawienia poziomu wyjściowego Do wyboru Stały (0dB), Stały (+6dB), Zmienny lub Wyłączony
Maksymalny poziom wyjściowy 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)
4,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy +6 dB) 12
Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, zmienna)
Niezrównoważony
Złącza Pin RCA (pozłacany) × 1 para
Impedancja wyjściowa 180Ω
Ustawienia poziomu wyjściowego Do wyboru Stały (0dB) , Stały (+6dB) , Zmienny lub Wyłączony
Maksymalny poziom wyjściowy 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)
4,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy +6 dB)
6,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, zmienna)
Wyjścia słuchawkowe
Zrównoważony
Złącze 4-pinowy XLR × 1
Przypisz pin Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–
Niezrównoważony
Złącze Gniazdo stereo 6,3 mm (złota płyta) × 1
Maksymalna moc wyjściowa
Zrównoważony 700mW + 700mW (obciążenie 32Ω)
Niezrównoważony 500mW + 500mW (32Ω × 1 obciążony)
Obsługiwana impedancja 16 do 600Ω
Wejście synchronizacji zegara
Złącze BNC (pozłacane) × 1
Częstotliwość wejściowa 10 MHz
Impedancja wejściowa 50Ω
Poziom wejściowy
Fala prostokątna Odpowiednik TTL
Sinusoida 0,5 do 1,0 Vrms
Kontrola zewnętrzna
Wejście wyzwalacza (12 V TRIGGER IN)
Złącze Gniazdo mini jack 3,5 mm × 1
Poziom wejściowy 12V, 1mA
Wyjście wyzwalacza (12V TRIGGER THRU)
Złącze Gniazdo mini jack 3,5 mm × 1
Poziom wyjściowy 12V
Maksymalny prąd zasilania 100mA
Wydajność dźwięku *Warunki pomiaru: sygnał wejściowy: 192 kHz/24-bit PCM, wyjście pomiarowe: RCA, filtr dolnoprzepustowy DAC: włączony
Pasmo przenoszenia 5 Hz do 80 000 Hz (+1dB/–5dB)
Całkowite zniekształcenia harmoniczne 0,002%
Stosunek S/N 108dB (waga A, 1kHz)
Moc AC120V, 560Hz (USA/Kanada)
AC230V, 50Hz (Wielka Brytania/Europa)
Pobór energii 40W
Moc w trybie czuwania 0,4W
Całkowite wymiary 444 (szer.) × 111 (wys.) × 334 (głęb.) mm (w tym występy)
Waga 11,8 kg

Dostępne kolory: czarny, srebrny
